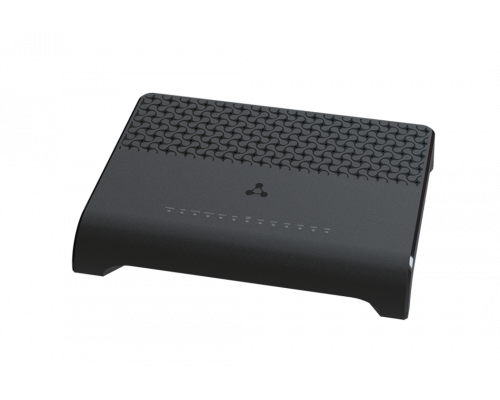

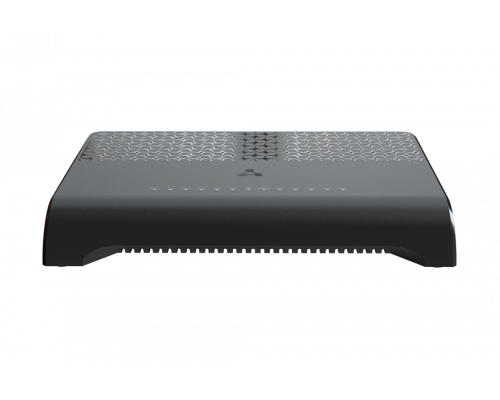

NTX-RG-5521-WAX-Z | GPON ONT абонентский терминал

Указанные в технической документации значения являются приблизительными, поскольку разработка устройства еще не завершена. Точные показатели будут опубликованы после финального тестирования и выхода модели в предсерийное производство

Параметры интерфейса PON

• 1 порт 10G/10G XGS-PON
• Тип разъема — SC/APC
• Среда передачи — оптоволоконный кабель SMF — 9/125, G.652
• Дальность действия — до 100 км
• Передатчик:
  • POC-лазер (DFB), импульсный режим генерации, длины волны 1270 нм
  • Скорость передачи данных: 9953 Мбит/с
• Средняя выходная мощность +4..+6 дБм
• Приемник:
  • APD/TIA CW Mode цифровой приемник, длина волны 1577 нм
  • Скорость передачи данных: 9953 Мбит/с
  • Чувствительность приемника -28 дБм, BER≤1.0×10-10
  • Оптическая перегрузка приемника -8 дБм

Параметры интерфейсов LAN

• 1 порт Ethernet 100/1000/2.5G/5G/10GBASE-T (RJ-45)
• 4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейсов FXS

• 1 порт FXS
• Поддержка протокола SIP
• Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
• Передача факса: G.711, T.38
• Сопротивление шлейфа до 2 кОм
• Прием набора импульсный/частотный (DTMF)
• Выдача Caller ID

Параметры беспроводного модуля

• Стандарты11a/b/g/n/ac/ax
• Частотный диапазон 2400 ~ 2483.5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц¹
• Поддержка EasyMesh
• Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
• Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM, 1024QAM

Рабочие каналы

• 802.11b/g/n/ax: 1-13
• 802.11a/n/ac/ax: 36-64, 132-165

Скорость беспроводного соединения²
2.4 ГГц:

• 802.11b: до 11 Мбит/с
• 802.11g: до 54 Мбит/с
• 802.11n: до 300 Мбит/c (канал 40 Мгц)
• 802.11ax: до 574 Мбит/c (канал 40 МГц)

5 ГГц:

• 802.11a: до 54 Мбит/с
• 802.11n: до 300 Мбит/c (канал 40 Мгц)
• 802.11ac: до 866 Мбит/c (канал 80 МГц)
• 802.11ax: до 1201 Мбит/c (канал 80 МГц)
• 802.11ax: до 2402 Мбит/c (канал 160 МГц)

Максимальная выходная мощность передатчика¹
2.4 ГГц:

• 802.11b (1 Mbps): 21 дБм
• 802.11b (11 Mbps): 21 дБм
• 802.11g (54 Mbps): 19 дБм
• 802.11ax (MCS0): 21 дБм
• 802.11n (MCS7): 19 дБм
• 802.11аx (MCS11): 17 дБм

5 ГГц:

• 802.11a (6 Mbps): 26 дБм
• 802.11ax (MCS0): 24 дБм
• 802.11n (MCS7): 22 дБм
• 802.11ac (MCS9): 20 дБм
• 802.11аx (MCS11): 19 дБм

Параметры интерфейса USB

• 1 порт USB 2.0
• 1 порт USB 3.0

Интерфейс «Умный дом»

• Радиоинтерфейс для управления системой «Умный дом»

Физические характеристики и условия окружающей среды

• Питание. Внешний адаптер питания постоянного тока 12 В, 3 А
• Потребляемая мощность не более 30 Вт
• Рабочий диапазон температур от +5 °С до +40 °С
• Относительная влажность до 80 %
• Габариты (Ш × В × Г) — 265 × 40 × 200 мм, настольное исполнение

Функциональные характеристики

• Поддержка TR-069
• Работа в режиме «моста» или «маршрутизатора», в т. ч. виртуального
• Поддержка PPPoE (auto, PAP-, MSCHAP- и CHAP-авторизация)
• Поддержка IPoE (DHCP-client и static)
• DHCP-сервер на стороне LAN
• Передача Multicast трафика по Wi-Fi
• Поддержка DNS (Domain Name System)
• Поддержка DynDNS (Dynamic DNS)
• Поддержка UPnP (Universal Plug and Play)
• Поддержка NAT (Network Address Translation)
• Поддержка NTP (Network Time Protocol)
• Поддержка механизмов качества обслуживания QoS
• Поддержка IGMP Snooping
• Поддержка IGMP Proxy
• Поддержка UPnP, SMB, FTP/FTP-alg, Print Server,
• VLAN в соответствии с IEEE 802.1Q
• Поддержка VPN в режиме L2TP
• Поддержка L2TP over IPSec

Поддержка функций безопасности

• Ограничение скорости на портах
• FEC-кодирование

Конфигурирование и мониторинг

• В соответствии с TR-142:
  • Удаленное управление по протоколу OMCI
  • Удаленное управление по протоколу TR-069
• Локальное управление web
  • Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Поддержка стандартов

• ITU-T G.9807.1 — XGS-PON
• ITU-T G.988 OMCI specification
• IEEE 802.1D
• IEEE 802.1Q
• IEEE 802.1P

1 Частотные диапазоны, количество каналов и максимальное значение мощности передатчика будут изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.

2 Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/аx. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
